Réparation de la machine à café Krups EA8800

Aujourd’hui, c’est un jour tragique. Ma machine à café ne fonctionne plus ! Plus de carburant d’ingénieur 😢. Après moult investigations, il s’agit d’un problème de broyeur. Il se bouche régulièrement, le café moulu s’accumule puis s’agglomère et forme un bouchon. Finalement le broyeur ne peut plus tourner, ça fait un bruit de la mort et… plus de café.

Première bonne nouvelle avec la marque Krups, il est possible d’acheter facilement les pièces détachées sur internet. Dans le cas de ma machine à café, j’ai pu commander la pièce chez Midi Pièces Ménager pour 75€ port inclus. Ce n’est pas forcément donné, mais c’est moins de 10% du prix total de la machine.

Je vous présente ici la méthode que j’ai utilisée pour le démontage, qui pourra vous être utile si vous avez le même type de machine.

Mise à jour du 29 Avril 2021 : Ajout de la vue éclatée dans les documents utiles

Démontage et remontage

Étape 1 : Démontage du capot supérieur

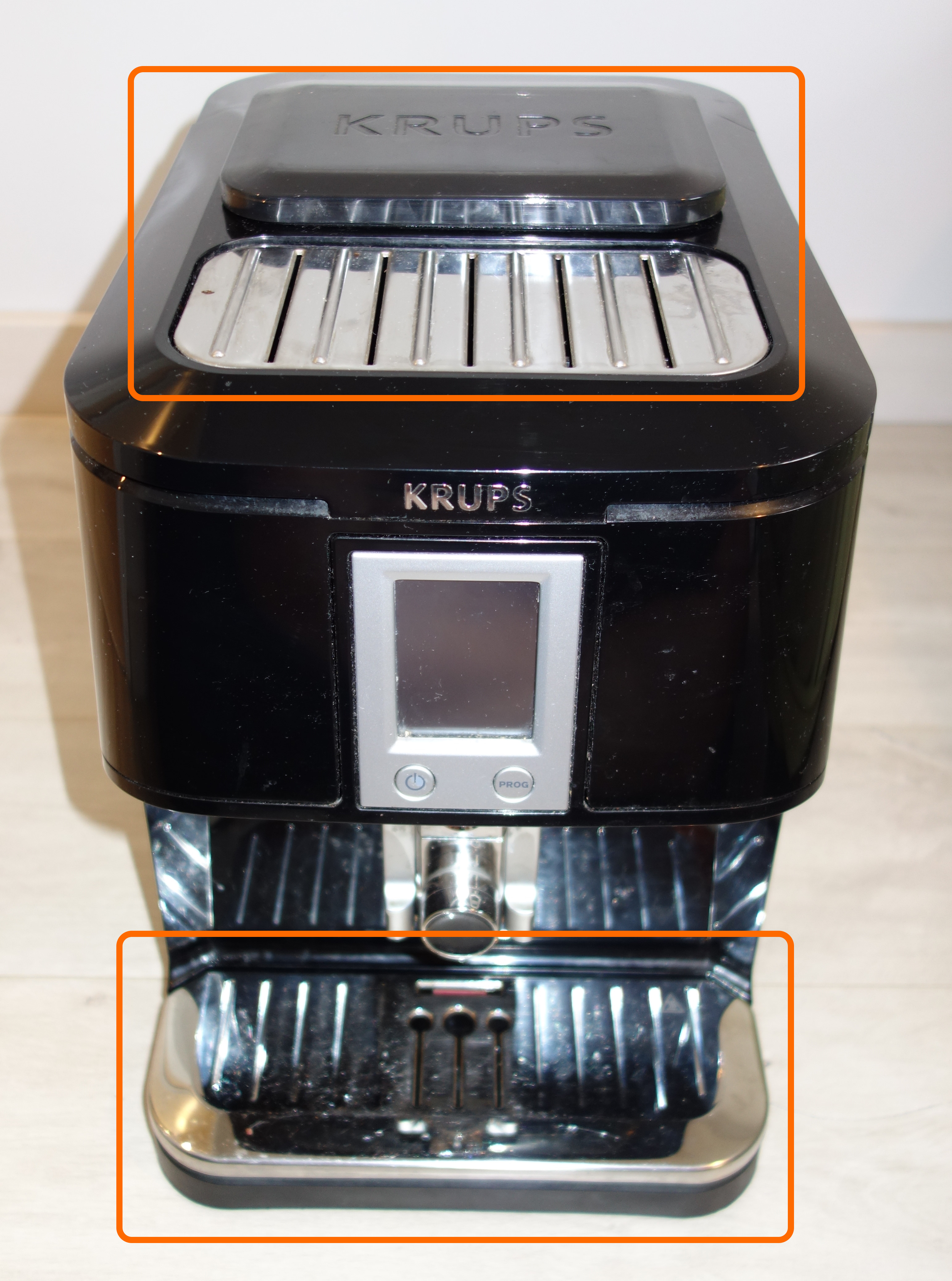

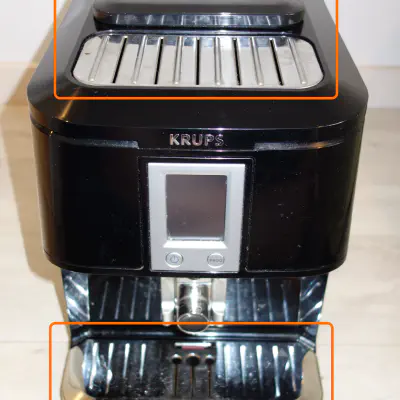

Machine à café automatique expresso Krups EA8800 vue de face
Étape 1a : Enlever le bac à liquides, la grille du dessus, et le couvercle du bac à grains

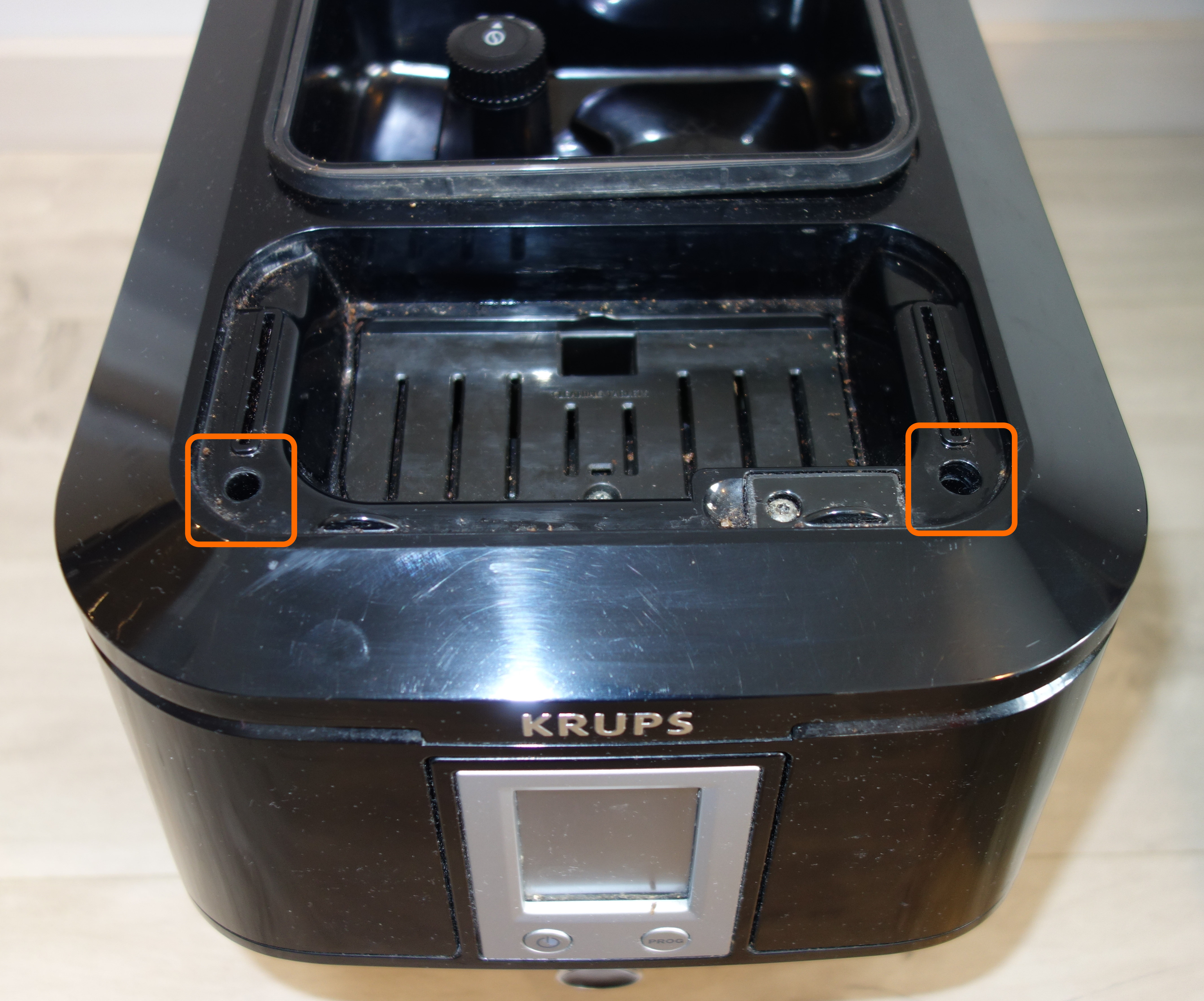

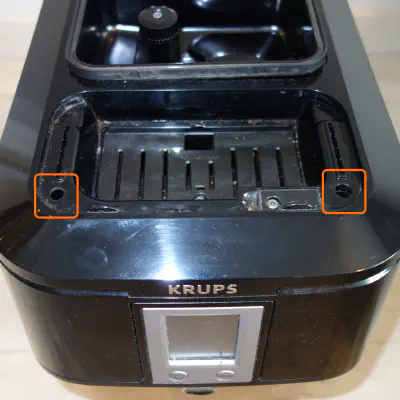

Machine à café automatique expresso Krups EA8800 vue de haut
Étape 1b : Dévisser les vis du haut

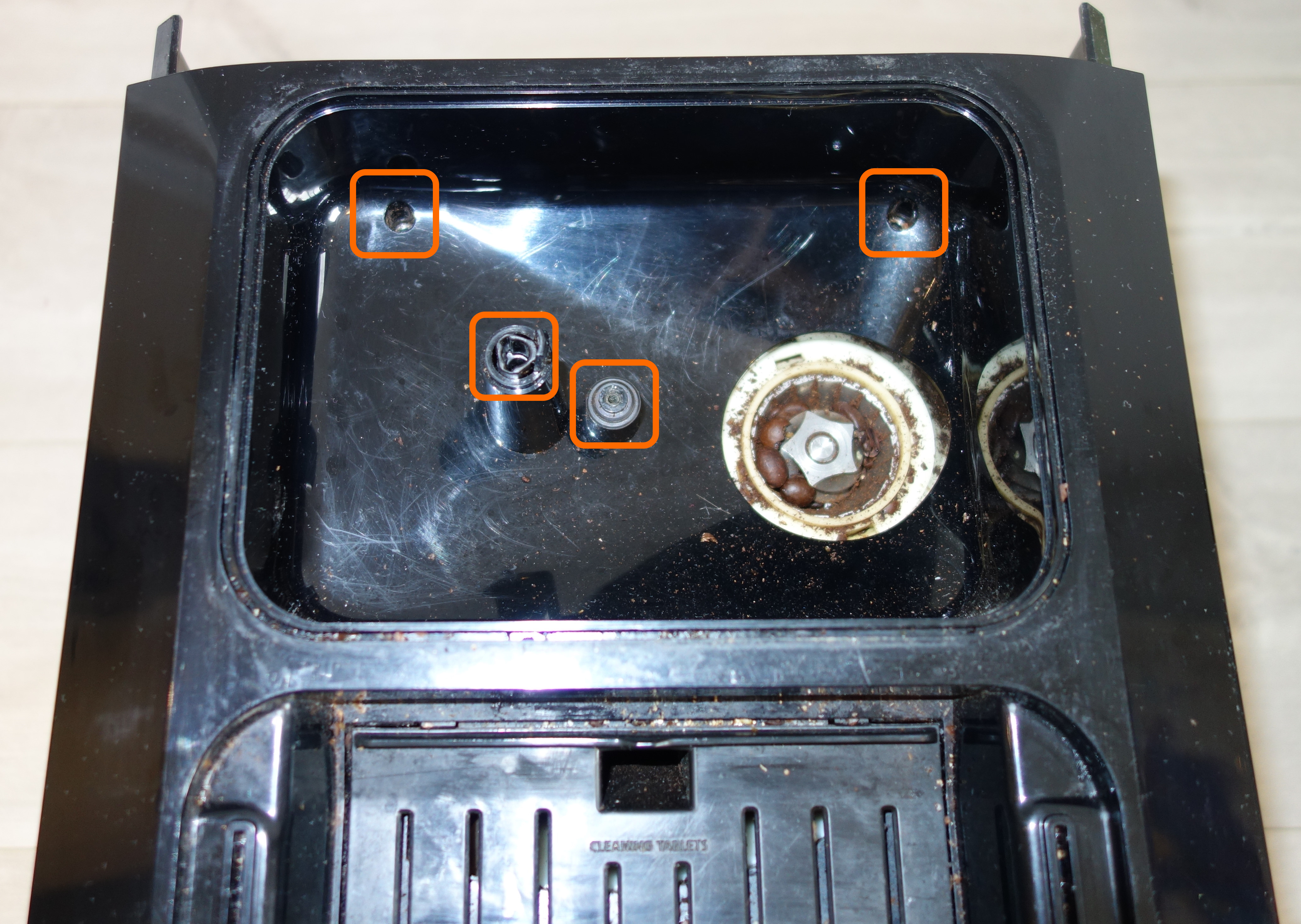

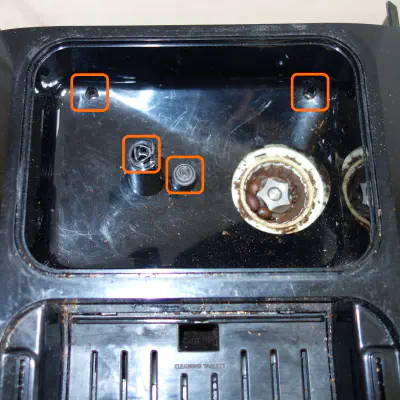

Machine à café automatique expresso Krups EA8800 vue du bac à grains
Étape 1c : Enlever les vis du bac à grains puis le bac en plastique, et les deux vis à l'arrière de la machine

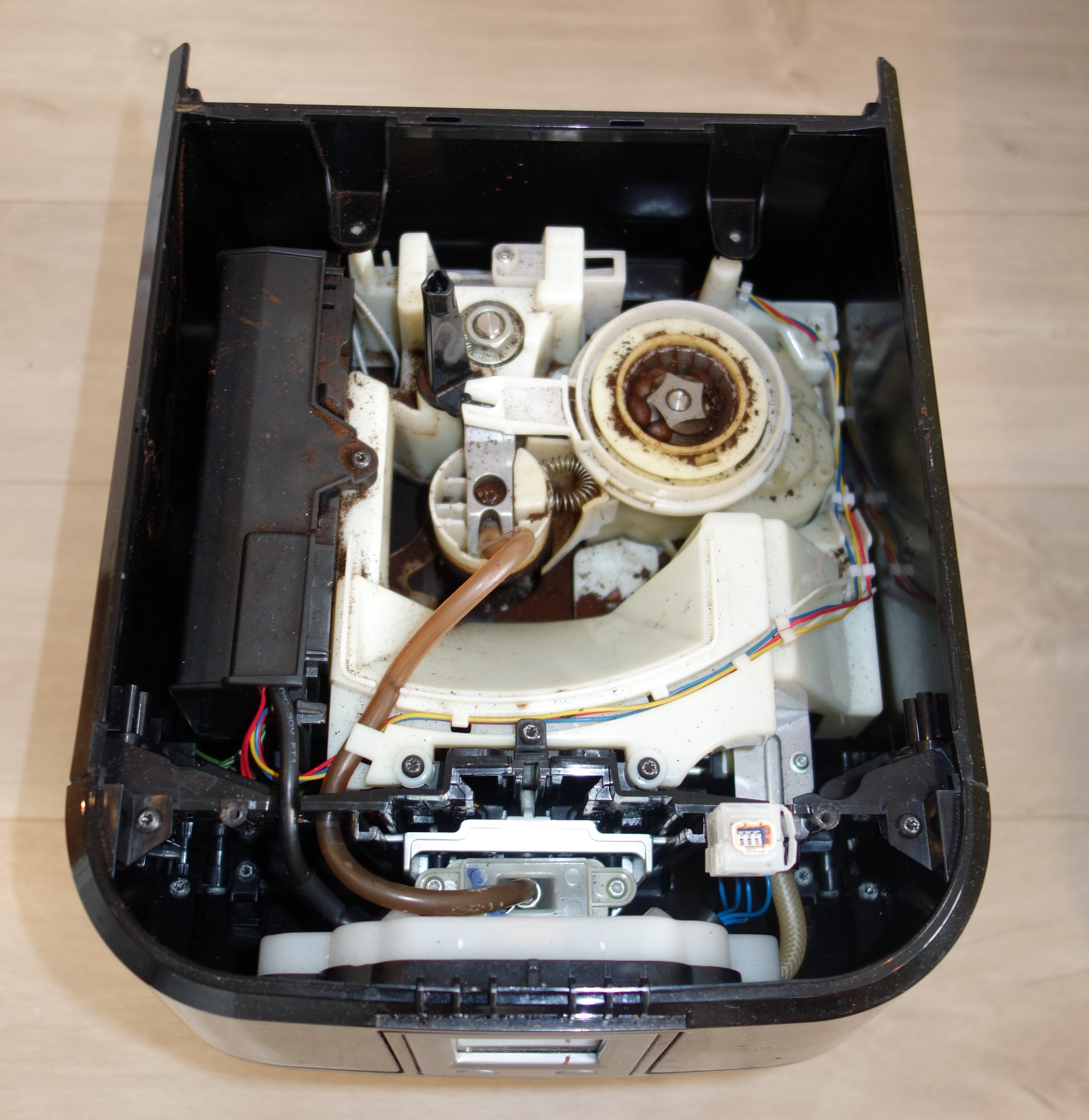

Machine à café automatique expresso Krups EA8800 vue de haut sans capot
Étape 1d : Démonter le couvercle du dessus

Commencer par enlever le bac de récupération de liquide, le réservoir d’eau, la grille métallique du dessus ainsi que le couvercle du réservoir de grains à cafés.
Retirer le maximum de grains de café à la main.
Sous la grille métallique, enlever les deux bandes en caoutchouc qui cachent les vis. Puis dévisser les vis.
Retirer les vis qui cachent l’entrée du moulin à café, puis retirer le réservoir à grains transparent.
Sous le réservoir de grains se trouvent deux nouvelles vis qu’il faut dévisser.
Le capot supérieur se retire à présent sans forcer.

Étape 2 : Démontage de l’afficheur et de la buse à café

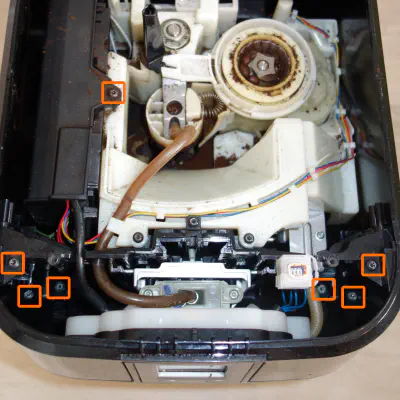

Machine à café automatique expresso Krups EA8800 vue de haut sans capot

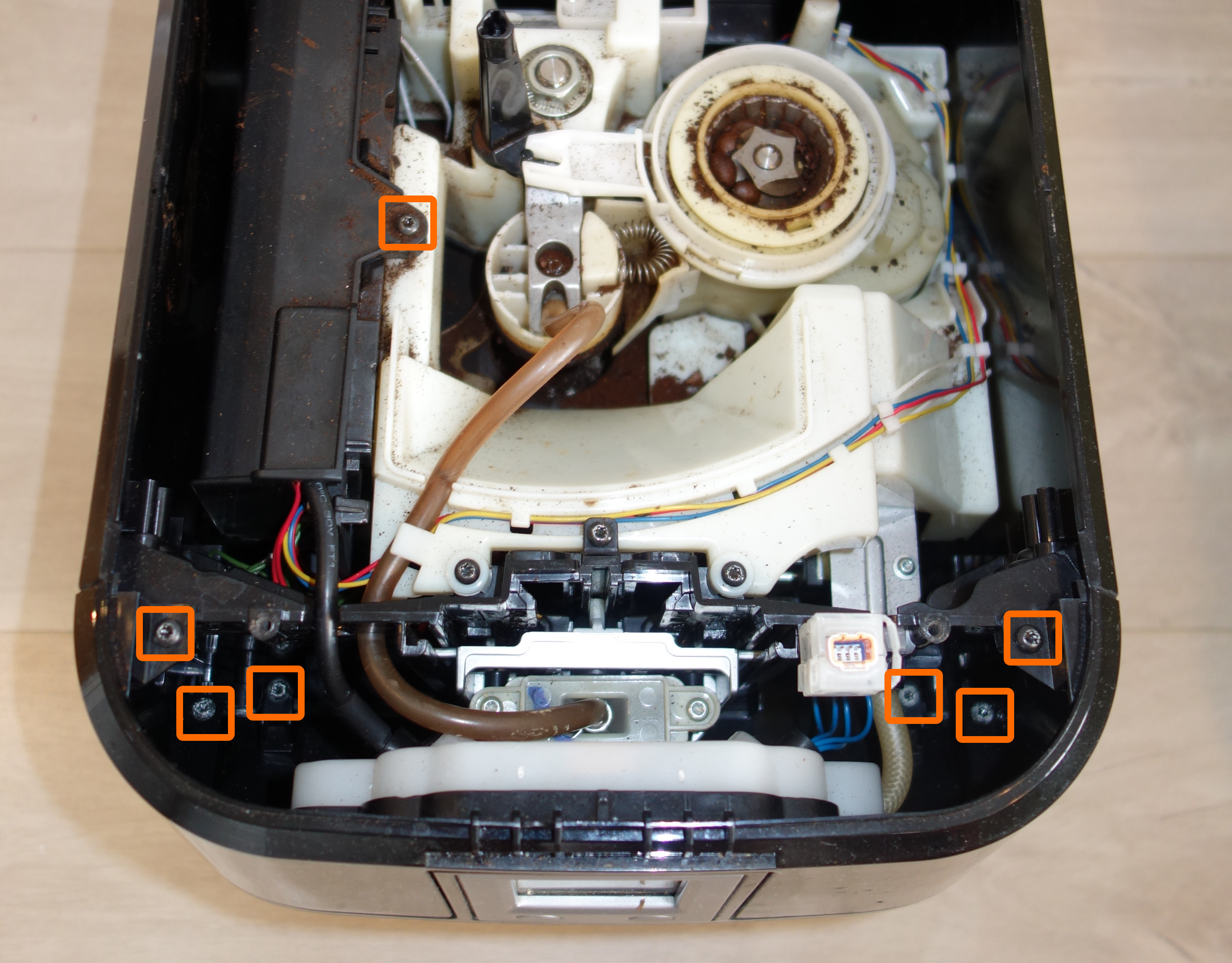

Étape 2a : Enlever les vis de la façade afficheur et celle au-dessus de la carte contrôleur

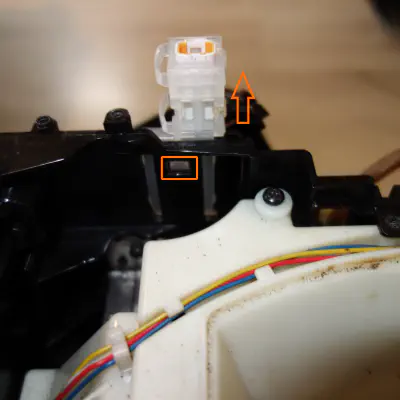

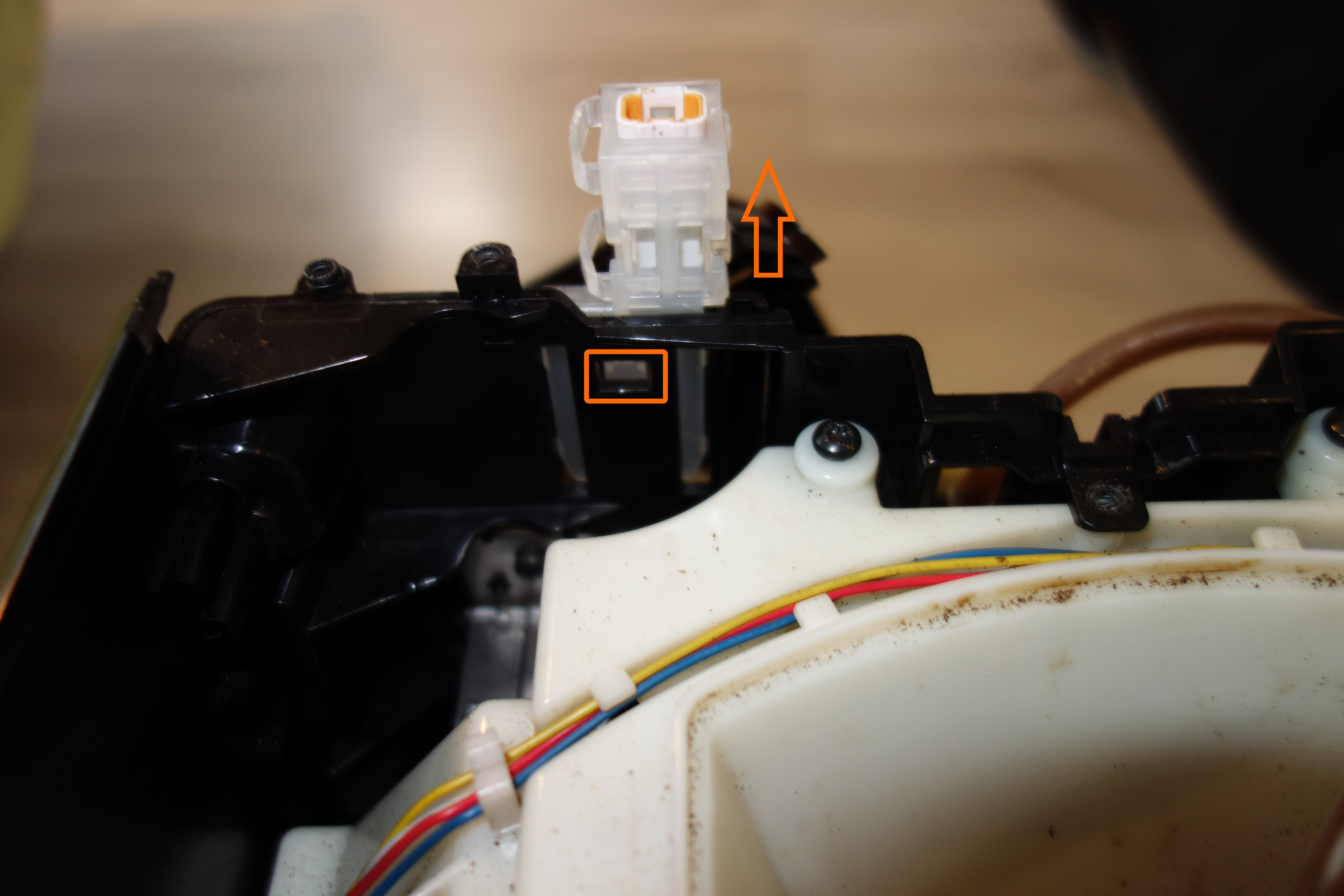

Machine à café automatique expresso Krups EA8800 vue du connecteur de debug
Étape 2b : Appuyer avec un tournevis plat au niveau du rectangle orange puis faire glisser le connecteur de debug vers le haut
Machine à café automatique expresso Krups EA8800 vue face avant sans afficheur

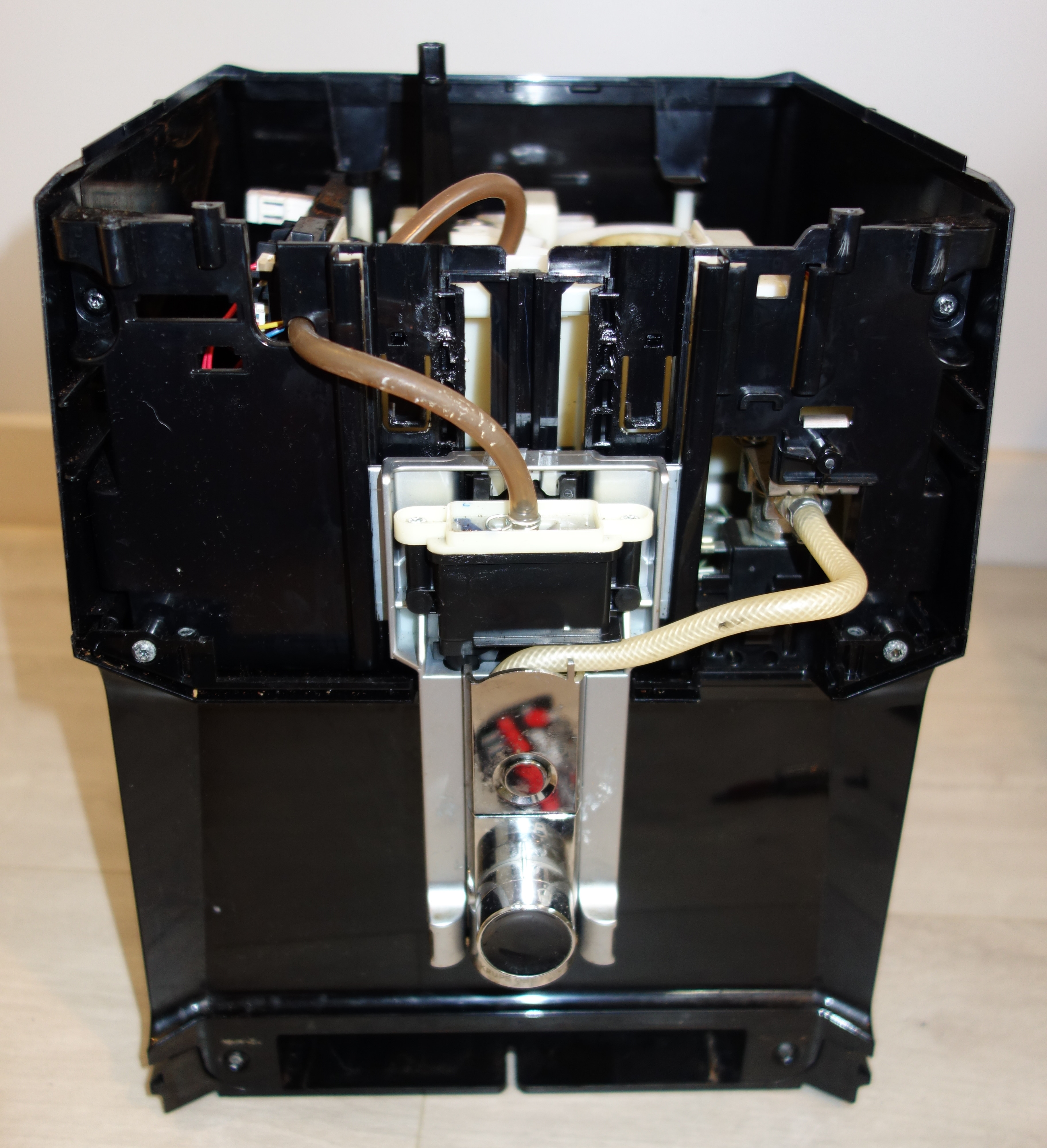

Étape 2c : Enlever la partie afficheur

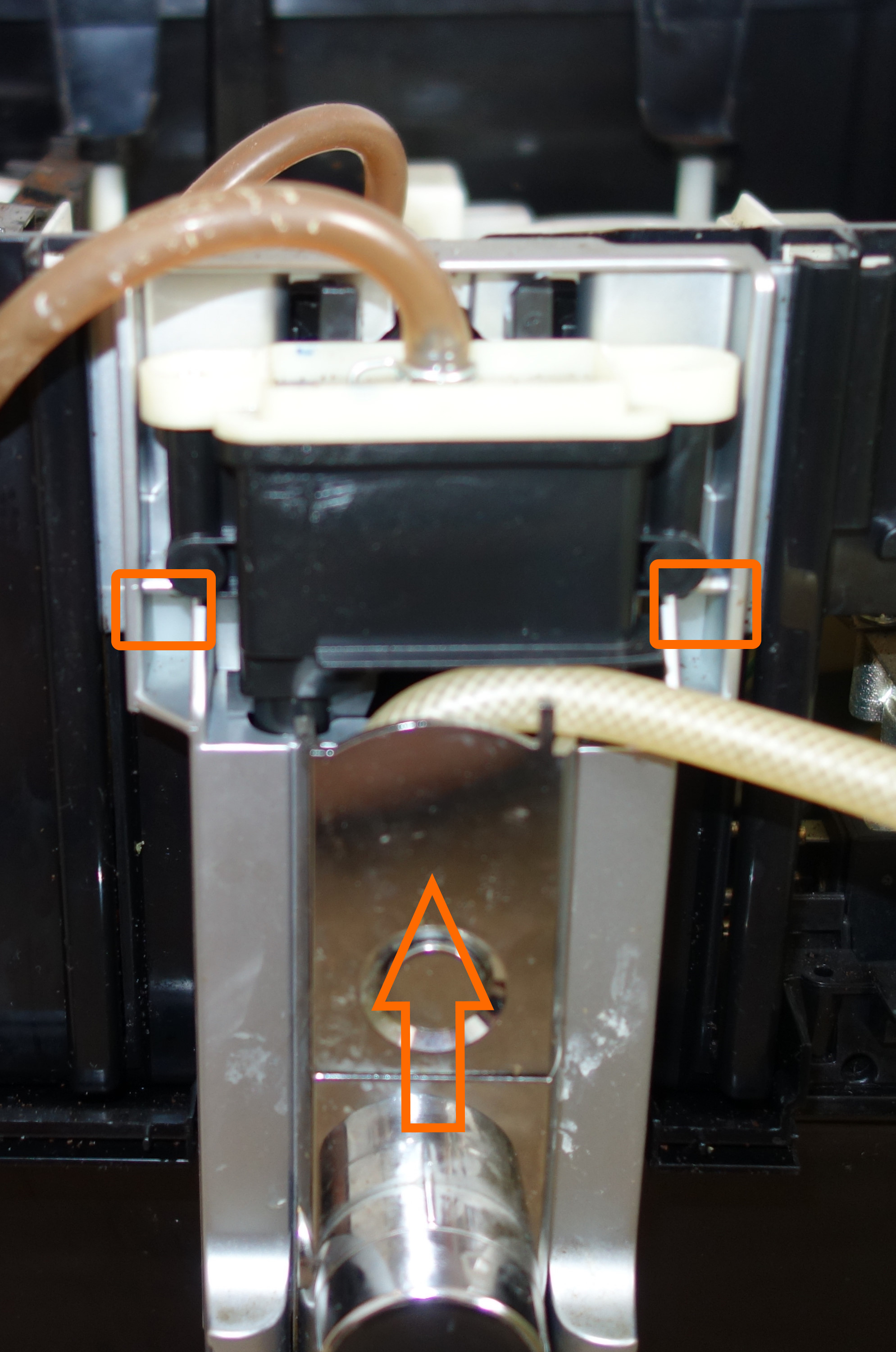

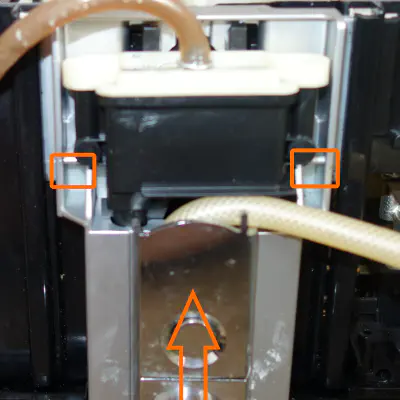

Machine à café automatique expresso Krups EA8800 vue de face de la buse café
Étape 2d : Démonter la buse café en appuyant avec deux cure-dents aux endroits indiqués, tout en poussant vers le haut

Enlever les six vis qui retiennent la façade afficheur, ainsi que celle au dessus de la carte de contrôle.
⚠️ Attention, une partie des vis sont profondes, il faudra un embout long aimanté et une bonne lampe de poche ! ⚠️
Enlever le capot de protection de la carte contrôleur
Retirer avec soin la face avant, et déconnecter son câble.

Glisser la partie grise comportant les buses à café vers le haut au maximum. Mettre deux cure-dents dans les trous indiqués, appuyer légèrement tout en poussant les buses à café vers le haut.

Étape 3 : Démontage du capot arrière

Machine à café automatique expresso Krups EA8800 vue de face capot démonté

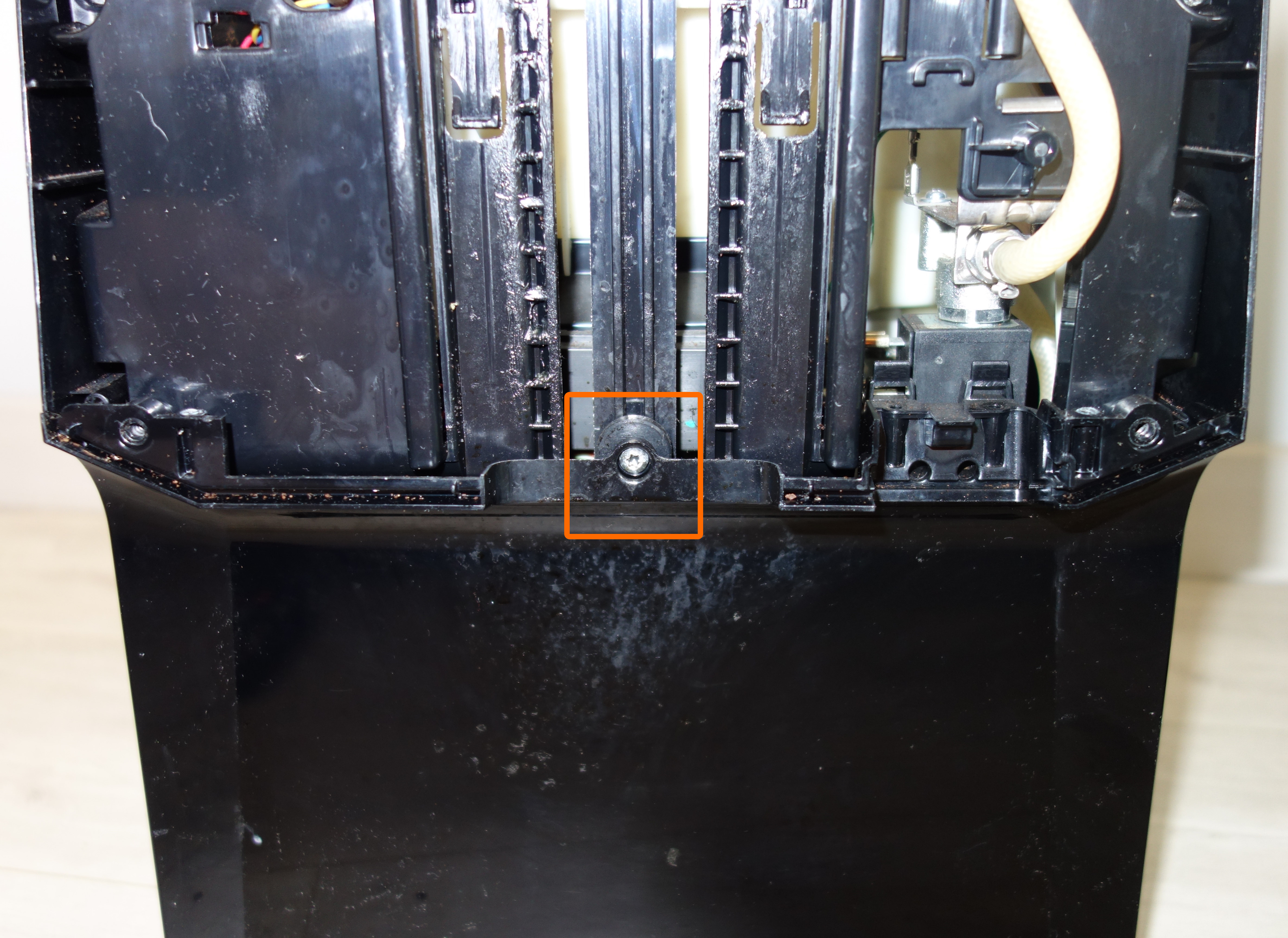

Étape 3a : Dévisser la vis qui était cachée par la buse à café

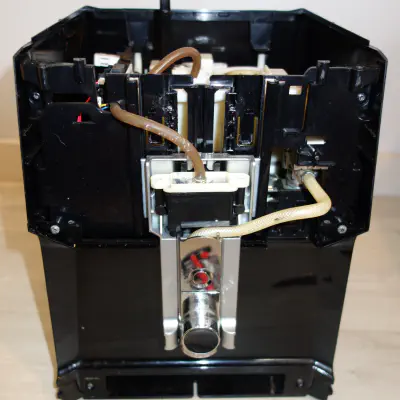

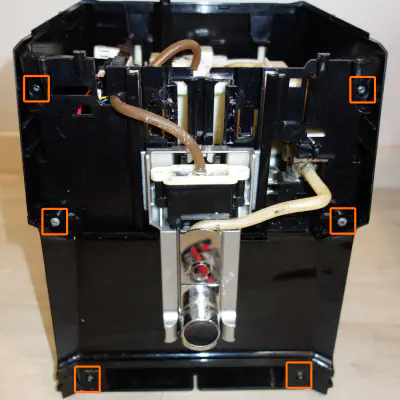

Machine à café automatique expresso Krups EA8800 vue de face

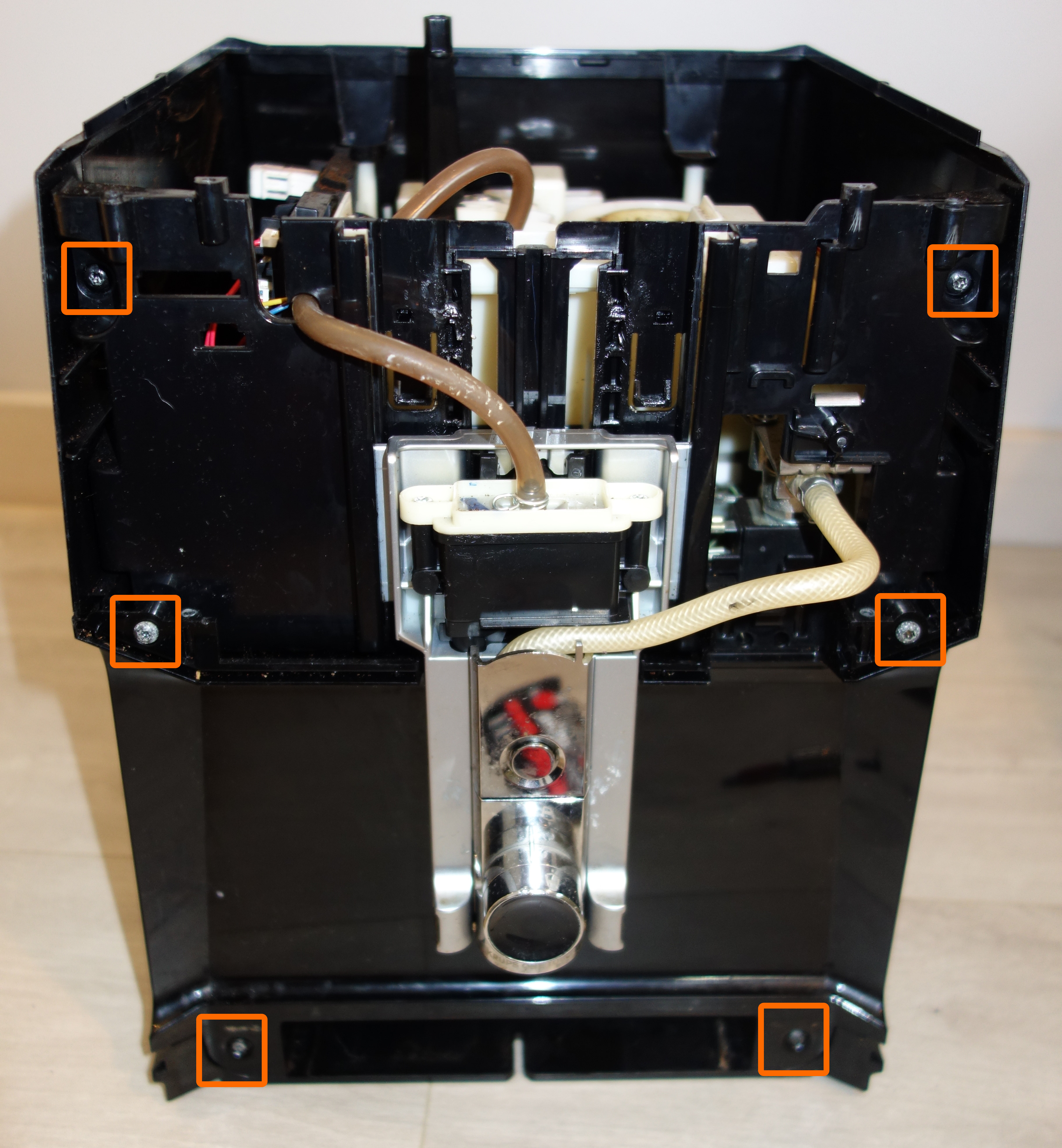

Étape 3b : Dévisser les six vis de la face avant

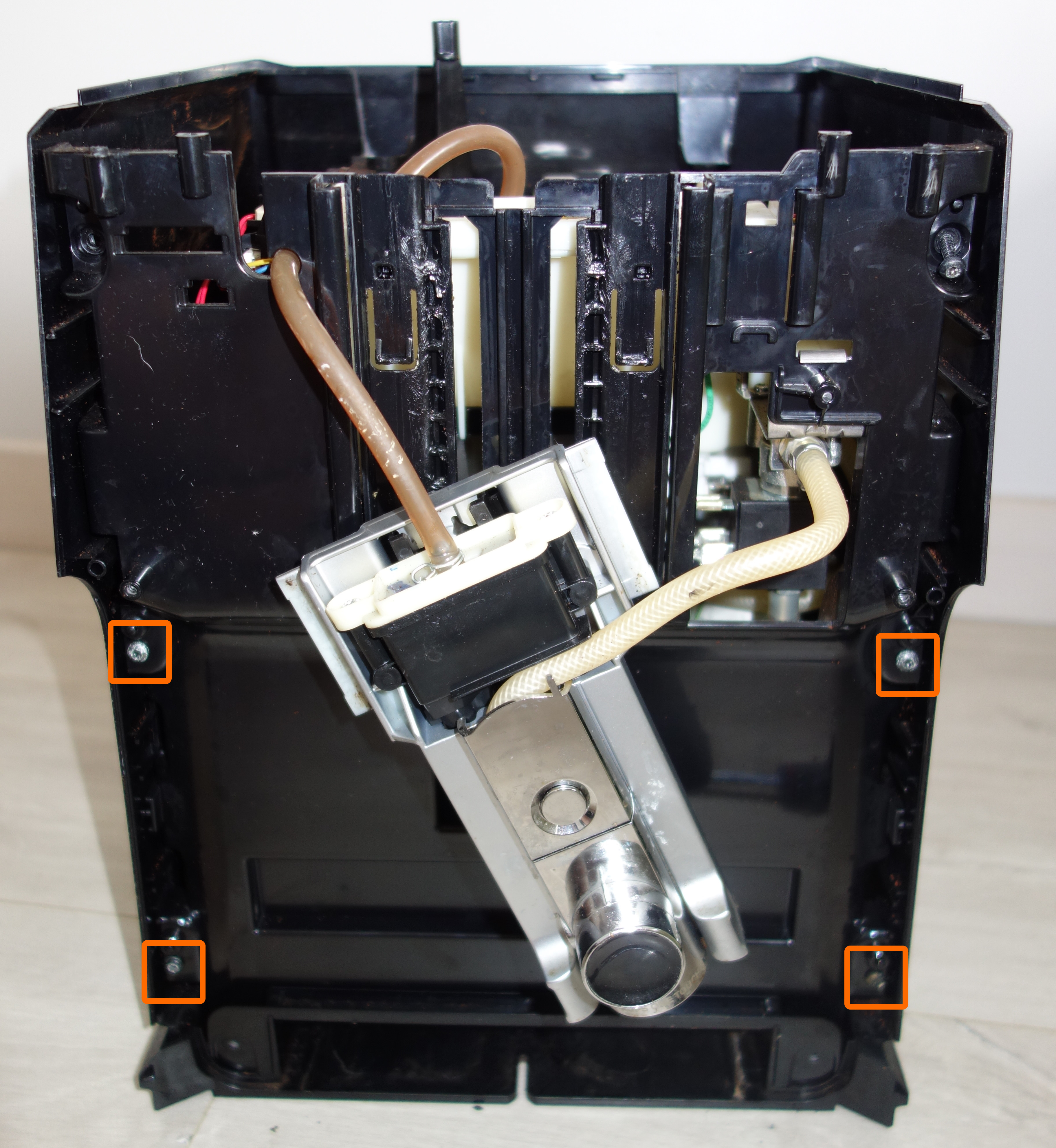

Machine à café automatique expresso Krups EA8800 vue de face buse à café démontée

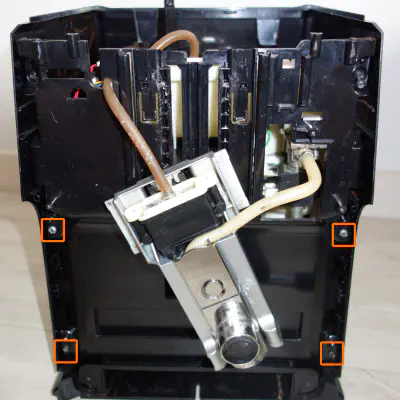

Étape 3c : Dévisser les quatre vis cachées de la face avant

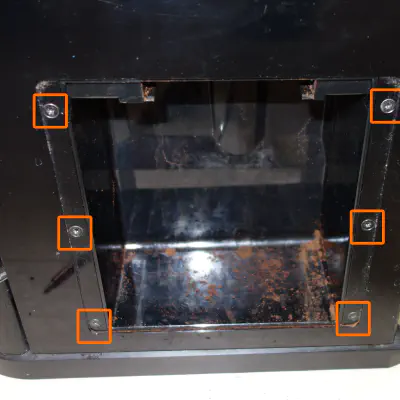

Machine à café automatique expresso Krups EA8800 vue de côté sans le bac à grains

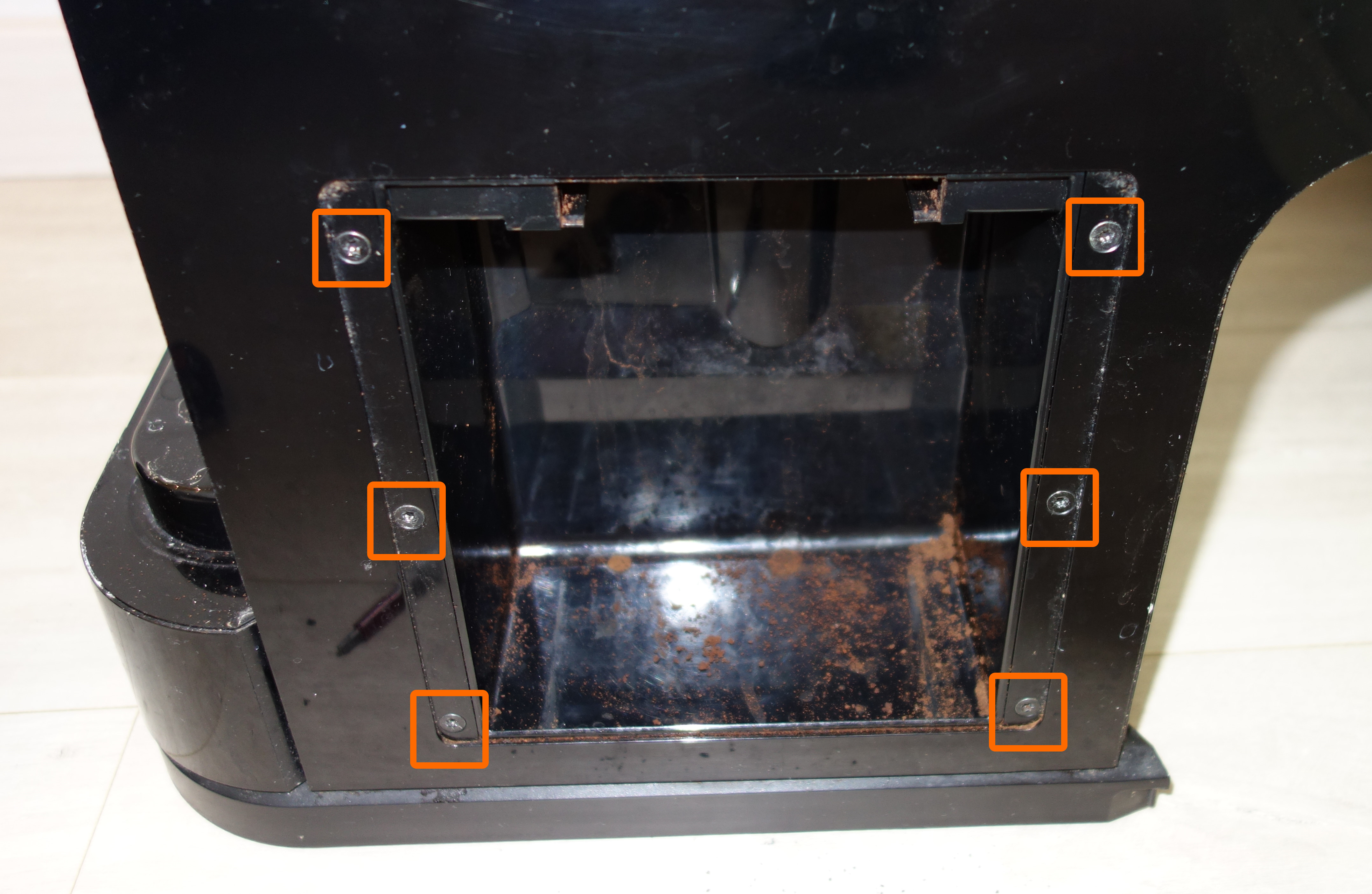

Étape 3d : Dévisser les six vis du tiroir à café

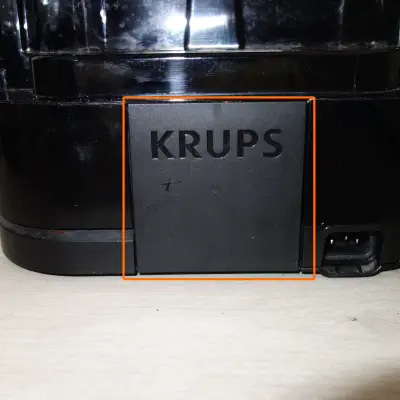

Machine à café automatique expresso Krups EA8800 vue arrière

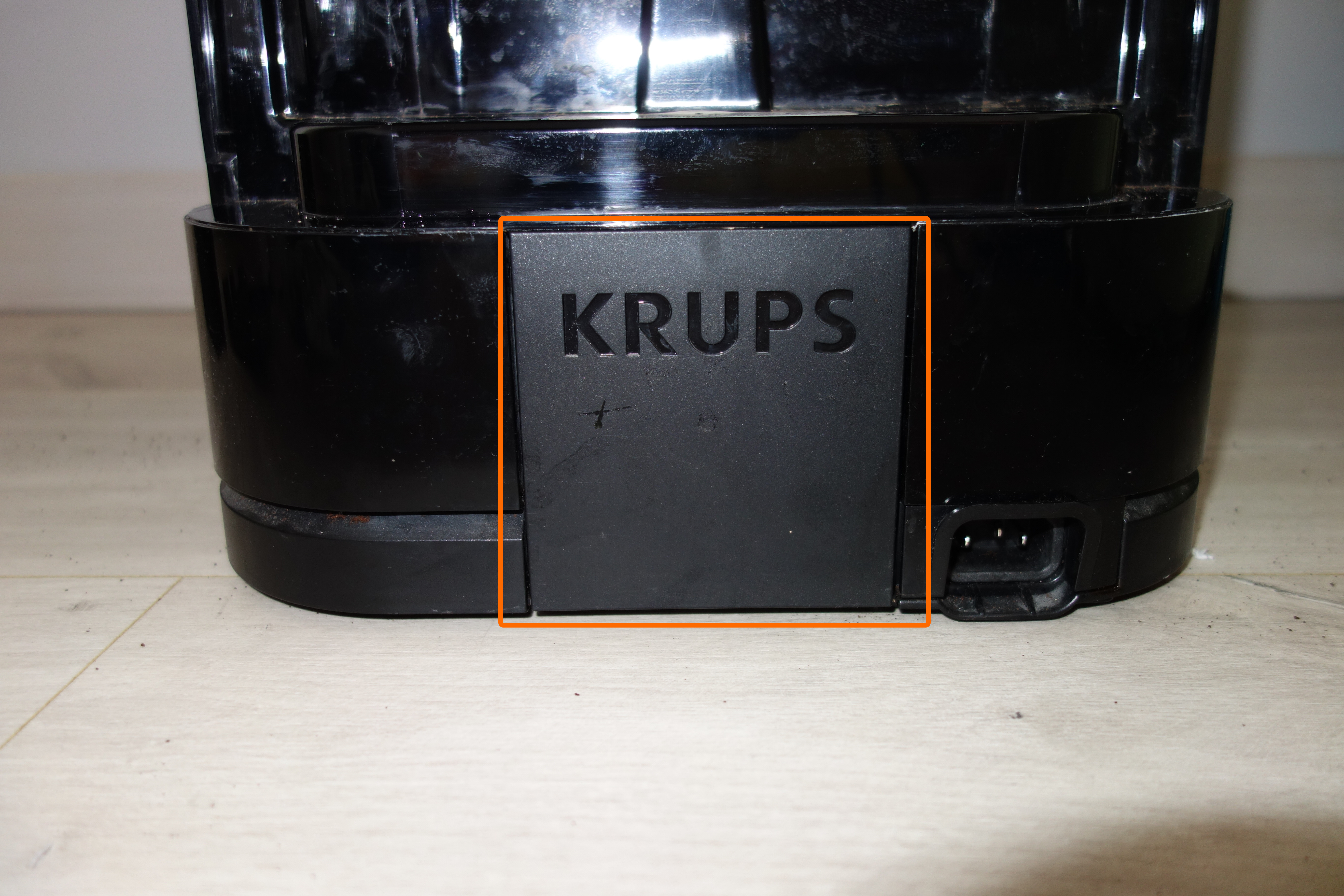

Étape 3e : Déclipser le cache noir marqué Krups à l'arrière

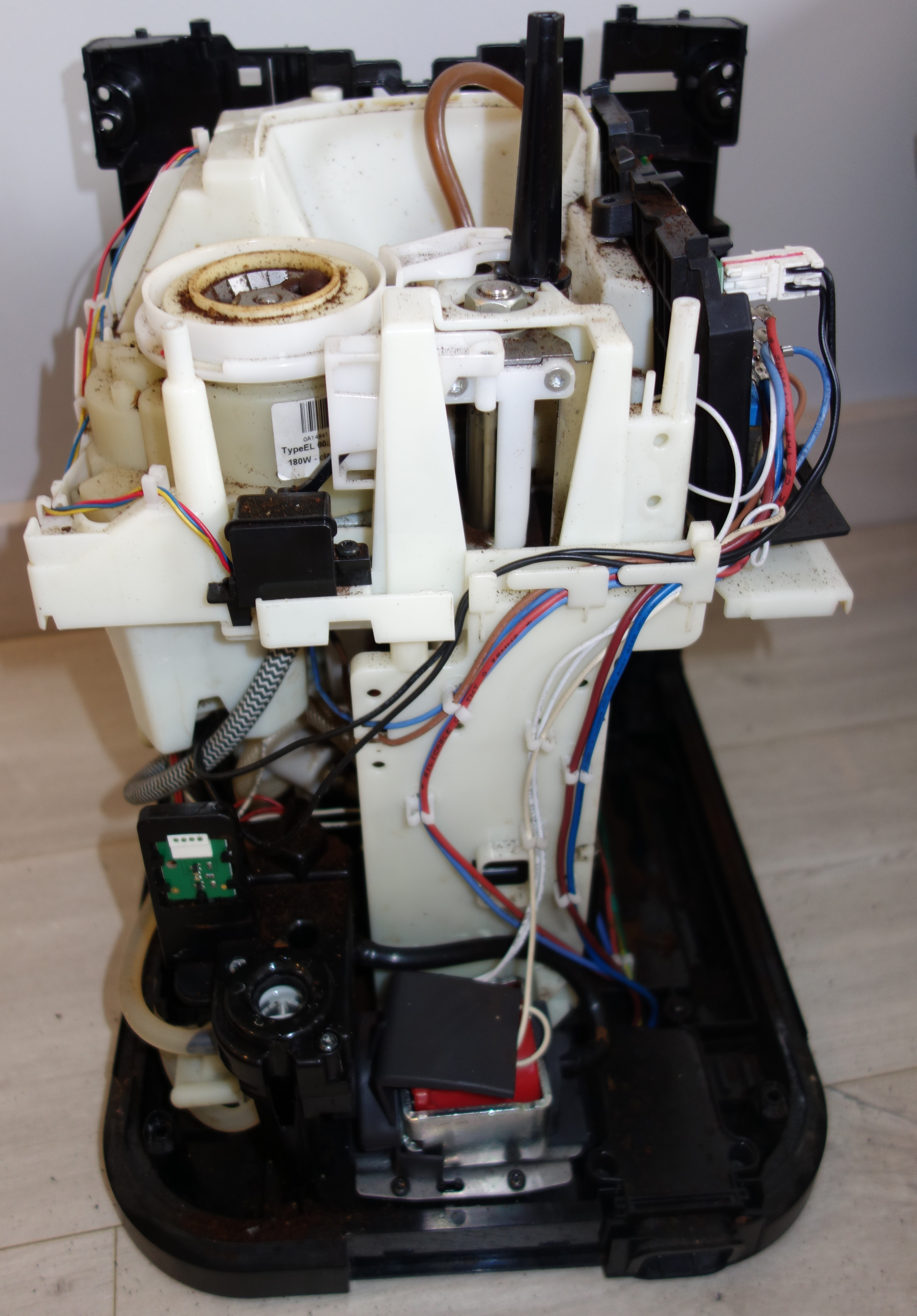

Machine à café automatique expresso Krups EA8800 sans le carter principal

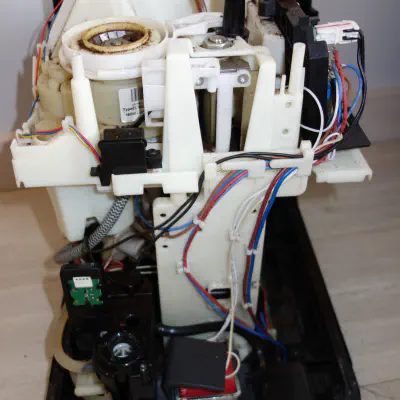

Étape 3f : Vue avec le capot arrière enlevé

Enlever la vis qui se trouvait sous la buse café
Dévisser les six vis de la face avant
Enlever le cache plastique noir en bas de la face avant
Enlever les quatre vis qui étaient cachées par le cache plastique
Sur le côté gauche, retirer le bac à marcs, le tiroir à café, puis dévisser les six vis. À l’arrière de la machine, déclipser le cache marqué Krups.
Faire glisser le capot de la machine vers l’arrière, c’est gagné !

Étape 4 : Démontage du moulin à café

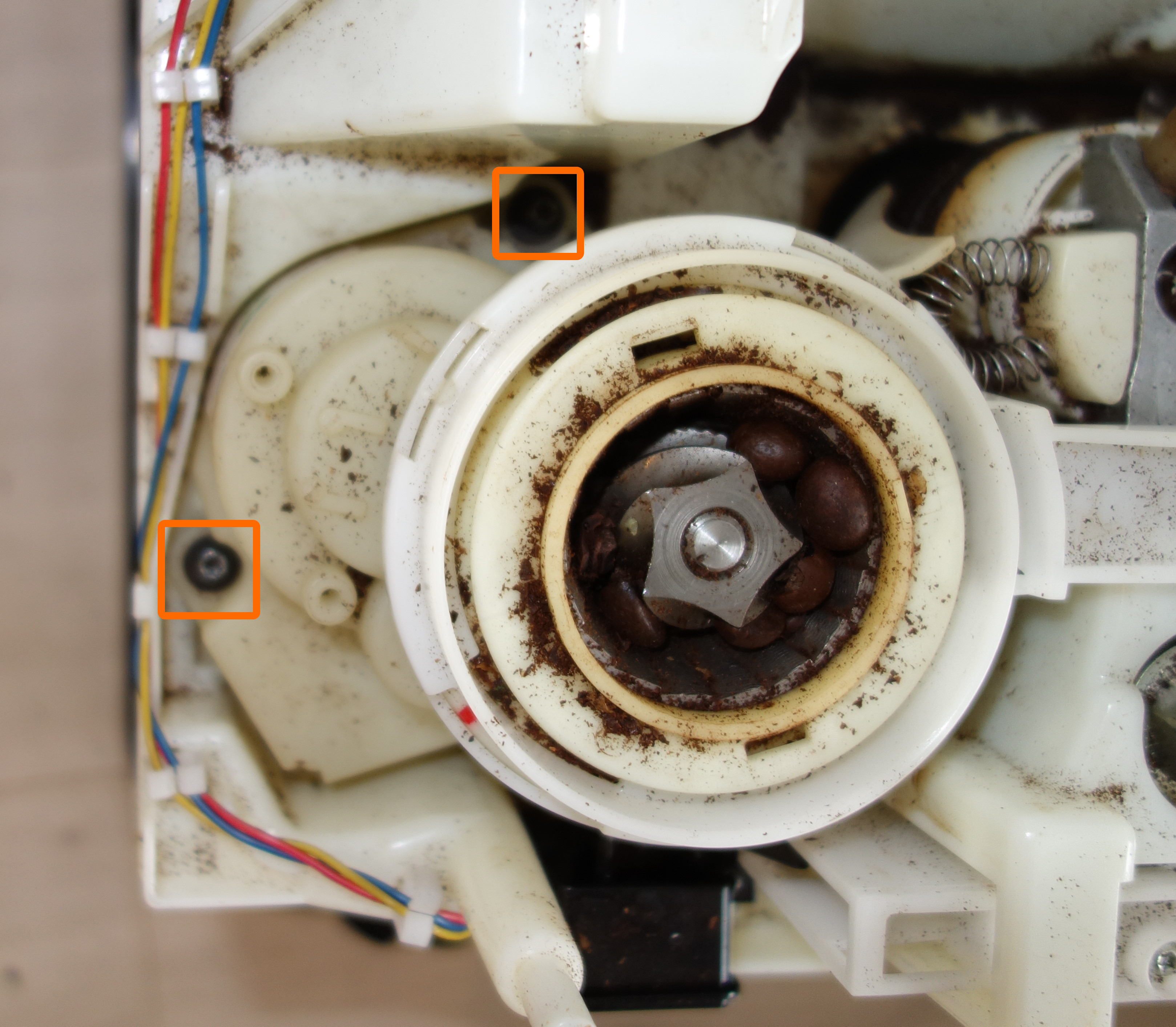

Machine à café automatique expresso Krups EA8800 vue du moulin à café

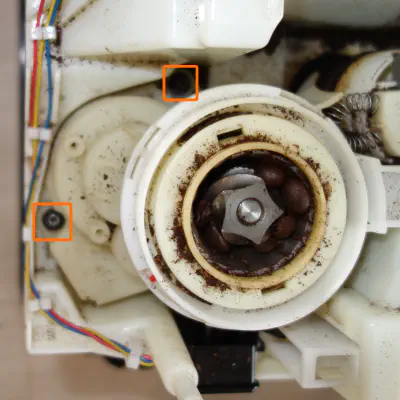

Étape 4a : Enlever les vis du moulin à café

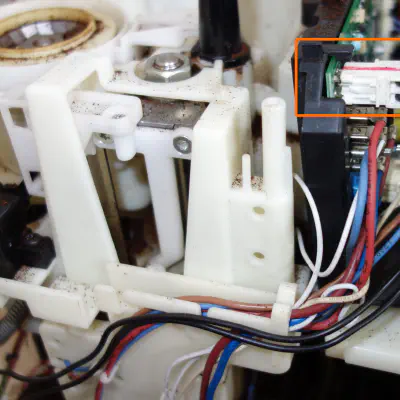

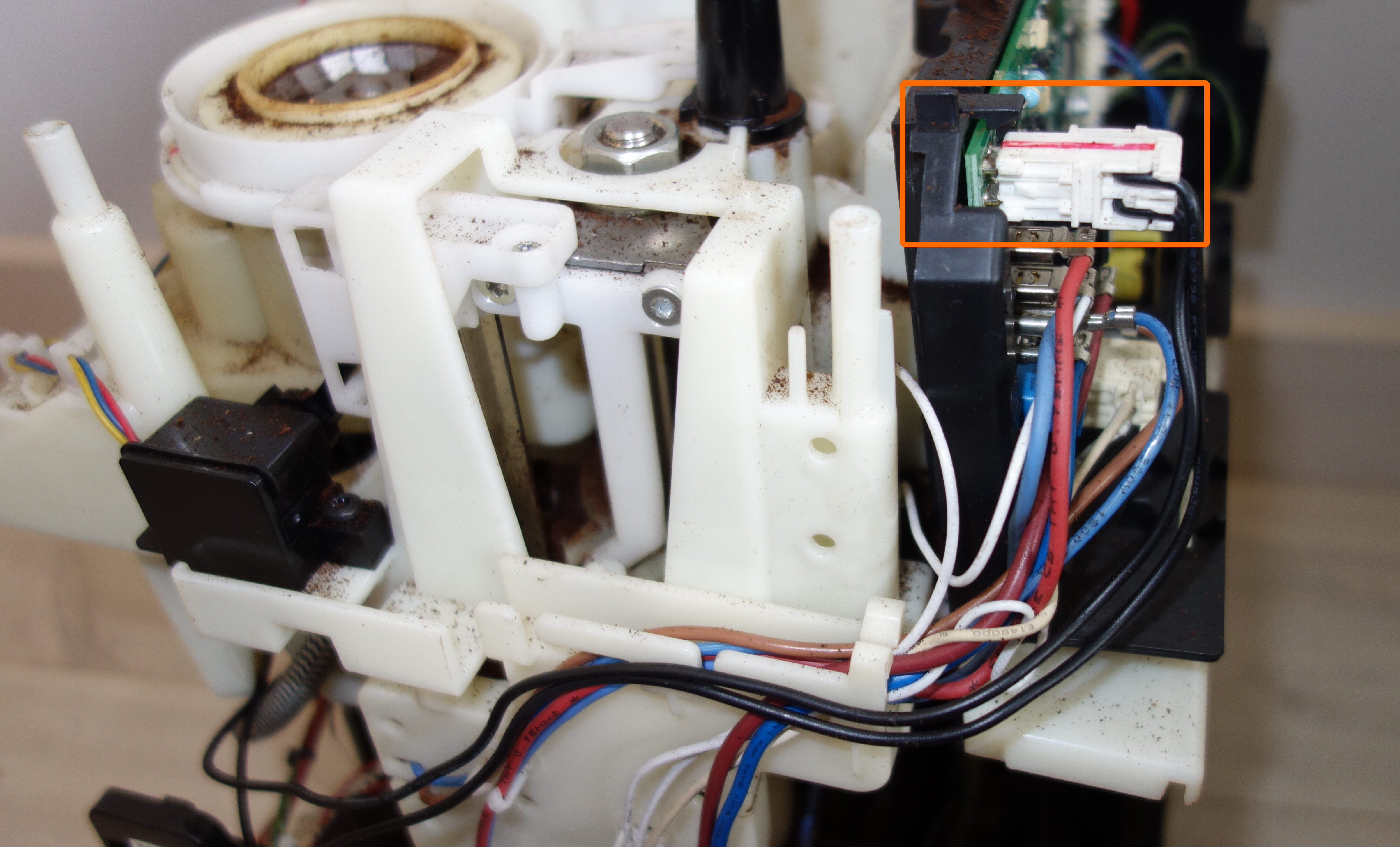

Machine à café automatique expresso Krups EA8800 vue du câble du moulin à café
Étape 4b : Déconnecter le câble du moulin à café

Dévisser les deux vis du moulin à café
Déconnecter le connecteur du moulin à café
Démonter le moulin à café

Étape 5 : Réglage du nouveau moulin à café

Machine à café automatique expresso Krups EA8800 vue de la marque de réglage de mouture du moulin à café

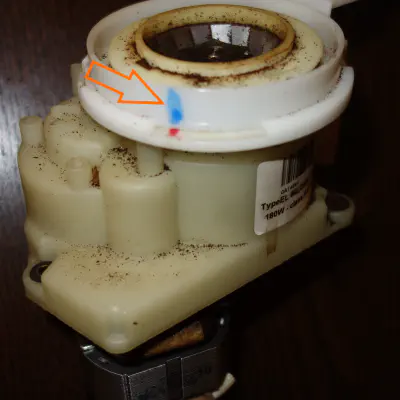

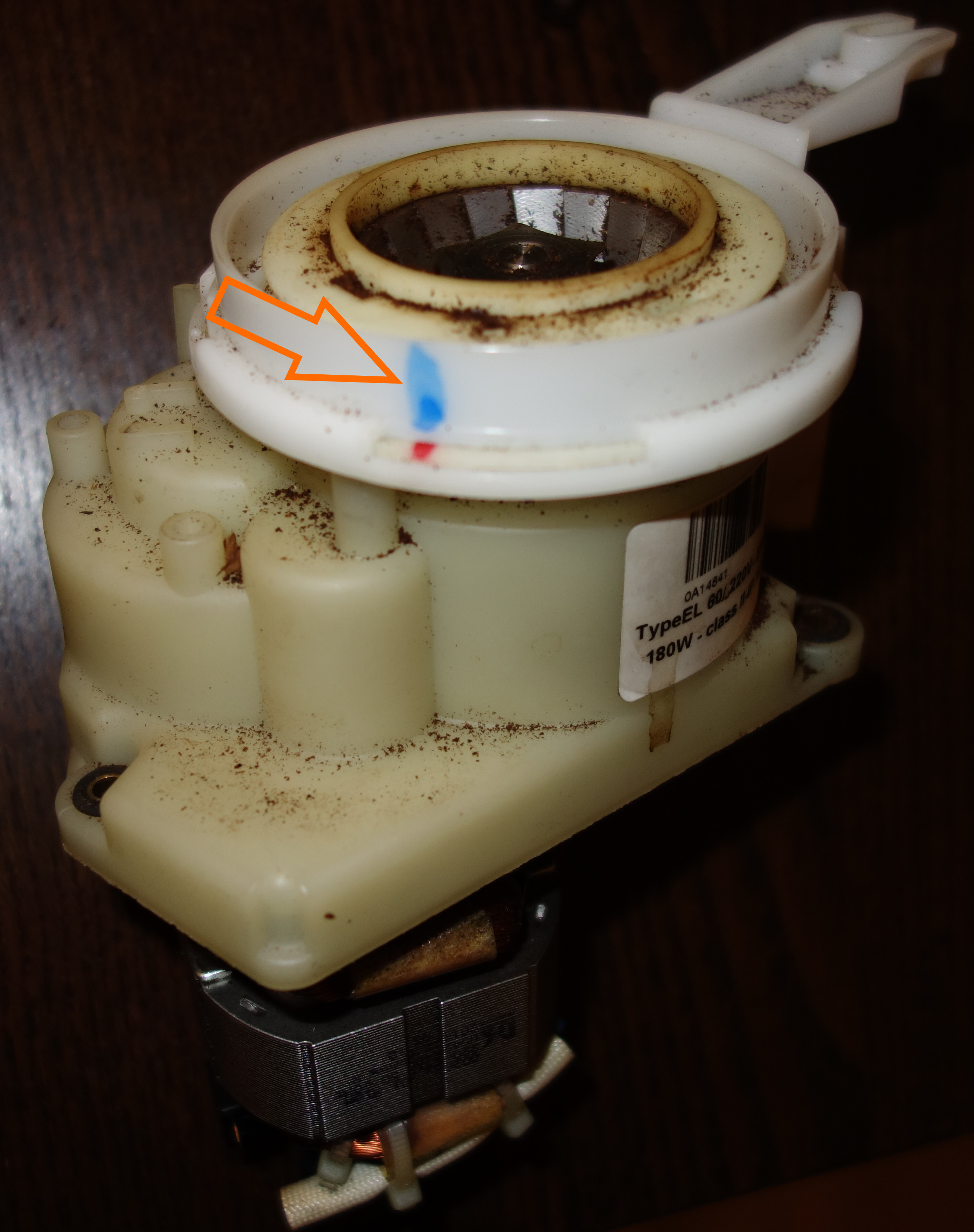

Étape 5a : Copier la marque de l'ancien moulin à café sur la couronne

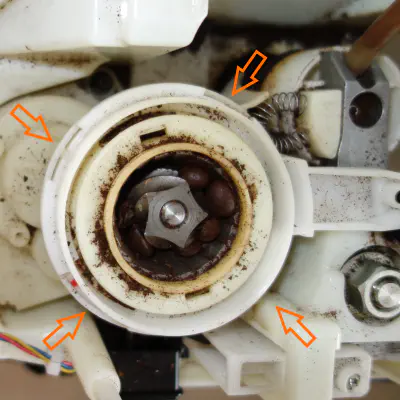

Machine à café automatique expresso Krups EA8800 vue de la couronne de réglage du moulin à café

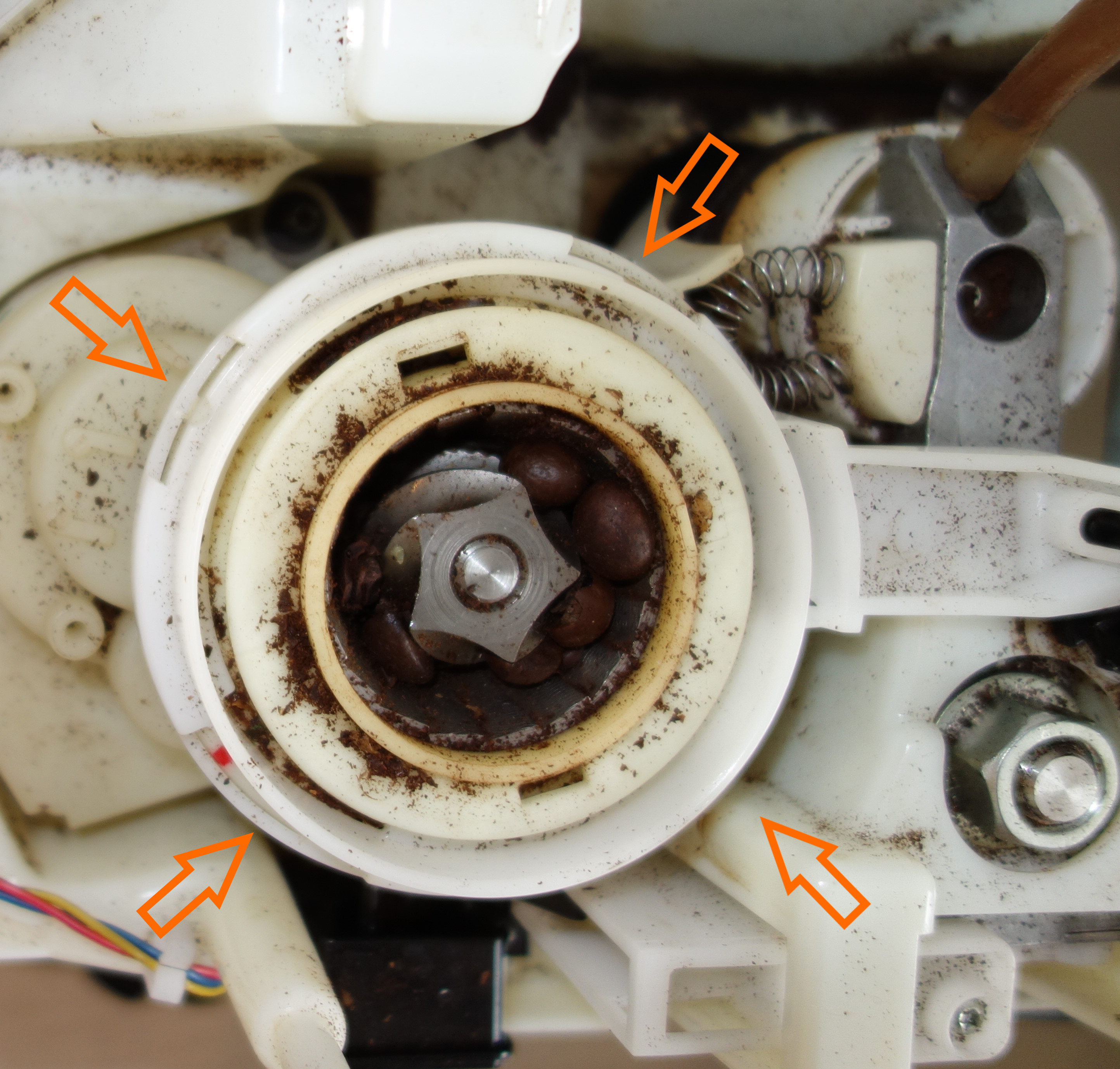

Étape 5b : Démonter la couronne en écartant délicatement les clips

Lors du remplacement du moulin à café, il faut régler le nouveau moulin à café correctement afin d’obtenir une grosseur de mouture qui soit compatible avec la machine. J’ai procédé de la manière suivante :

  • Recopier la marque de l’ancien moulin
  • Démonter la couronne en écartant les clips avec les mains ou un petit tournevis plat
  • Remonter la couronne sur le nouveau moulin en alignant la marque blanche avec celle faite précédemment.

Au cas où vous n’avez pas fait de marque, il faut aligner la marque blanche du nouveau moulin avec la bille d’index qui se trouve dans le coin supérieur droit du moulin. Ensuite, placer la tige de réglage de finesse de mouture sur la position grosse en tournant la tige jusqu’à la butée dans le sens des aiguilles d’une montre. Reclipser ensuite la couronne en maintenant la tige de réglage de mouture. La procédure complète est détaillée dans le manuel de réparation en page 11 .

Étape 6 : Vérification du réglage de la mouture

Avant le remontage, je vous conseille de nettoyer correctement votre machine à café maintenant que tout est démonté.
Ensuite, remonter tout sauf le couvercle supérieur, remettre ensuite simplement le bac à grain.
Cela vous permettra de réajuster facilement le réglage de mouture du moulin en cas d’erreur.

Pour vérifier que le nouveau moulin à café est bien réglé, il va falloir devenir lire dans les marcs de café pour devenir voyant ou cakeologue.
Faire couler trois cafés ☕ ☕ ☕ en mode expresso corsé (réglage 3 grains) avec la mouture réglée en position grosse.
Le dernier cake se trouvant dans le bac à marcs devant faire 12 à 14 mm d’épaisseur.
Cette procédure provient du manuel de réparation en page 11 .

Pour aller plus loin et nettoyer

Maintenant que tout est presque démonté, autant en profiter pour faire un nettoyage en profondeur.

Étape 7 : Démontage de la carte de contrôle

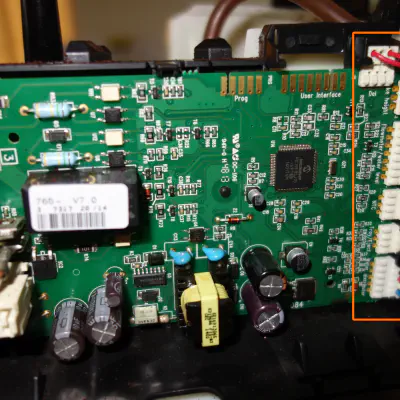

Machine à café automatique expresso Krups EA8800 vue de la carte de contrôle

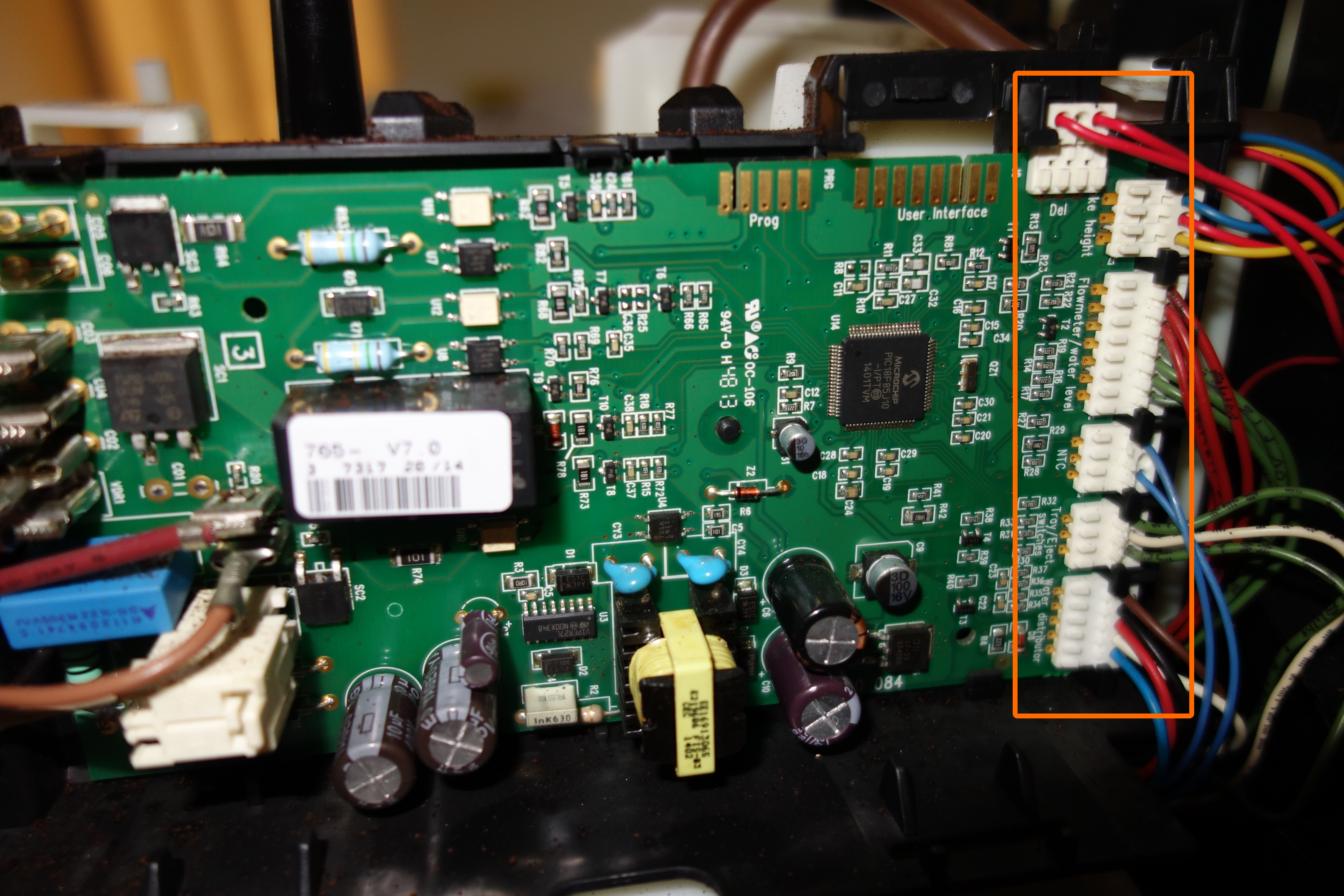

Étape 7a : Déconnecter les connecteurs de la carte de contrôle
Machine à café automatique expresso Krups EA8800 vue du support de la carte de contrôle

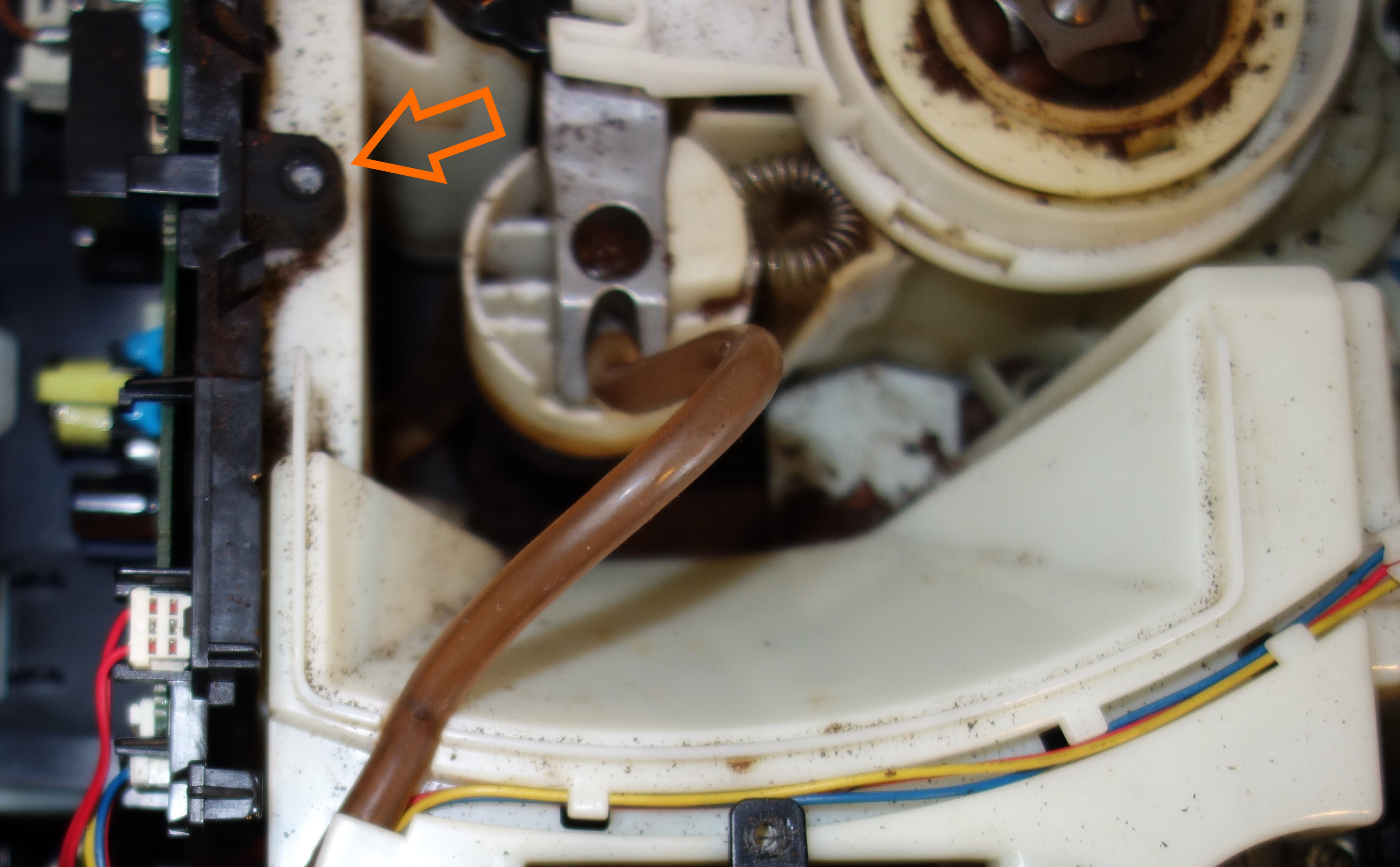

Étape 7b : Soulever le support au niveau de la vis et retirer la carte de contrôle

Enlever les connecteurs de la carte électronique.
📷 Ne pas oublier de prendre une photo pour repérer les connecteurs. 📷
Soulever le support de carte en plastique noir au niveau de la vis de fixation

Étape 8 : Démontage de la chambre de percolation

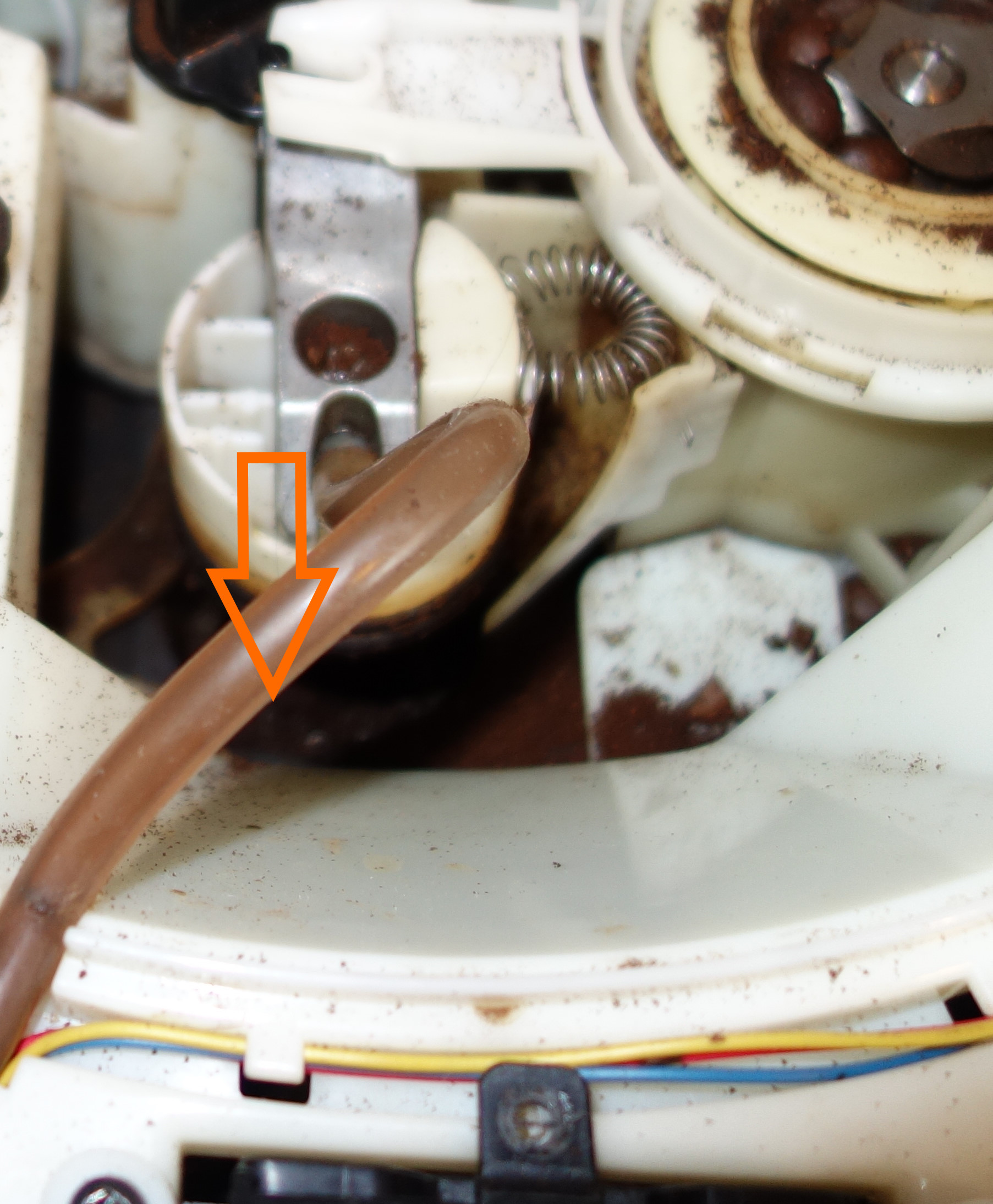

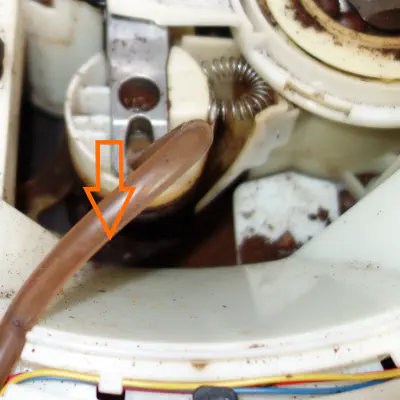

Machine à café automatique expresso Krups EA8800 vue du tube de sortie du café
Étape 8a : Enlever le tuyau de sortie du café

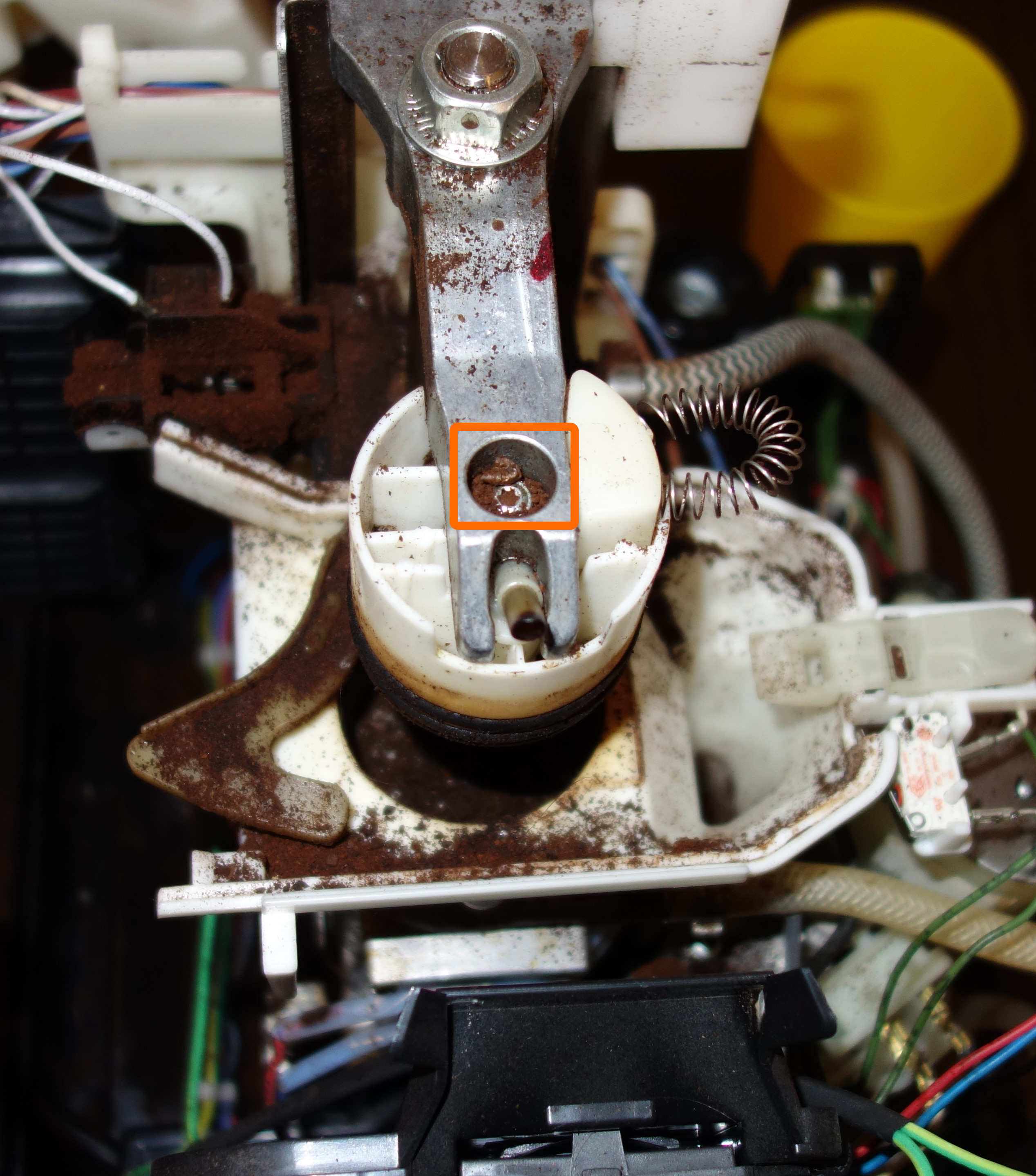

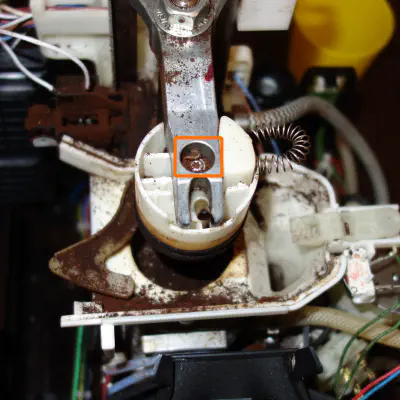

Machine à café automatique expresso Krups EA8800 vue du piston supérieur
Étape 8b : Dévisser la vis pour libérer la partie haute du piston

Enlever le tuyau de sortie du café.
Démonter le piston du haut, avec le tournevis Torx T10
À l’aide d’un pinceau et d’un aspirateur, nettoyez tout ce que vous pouvez.

Conclusion

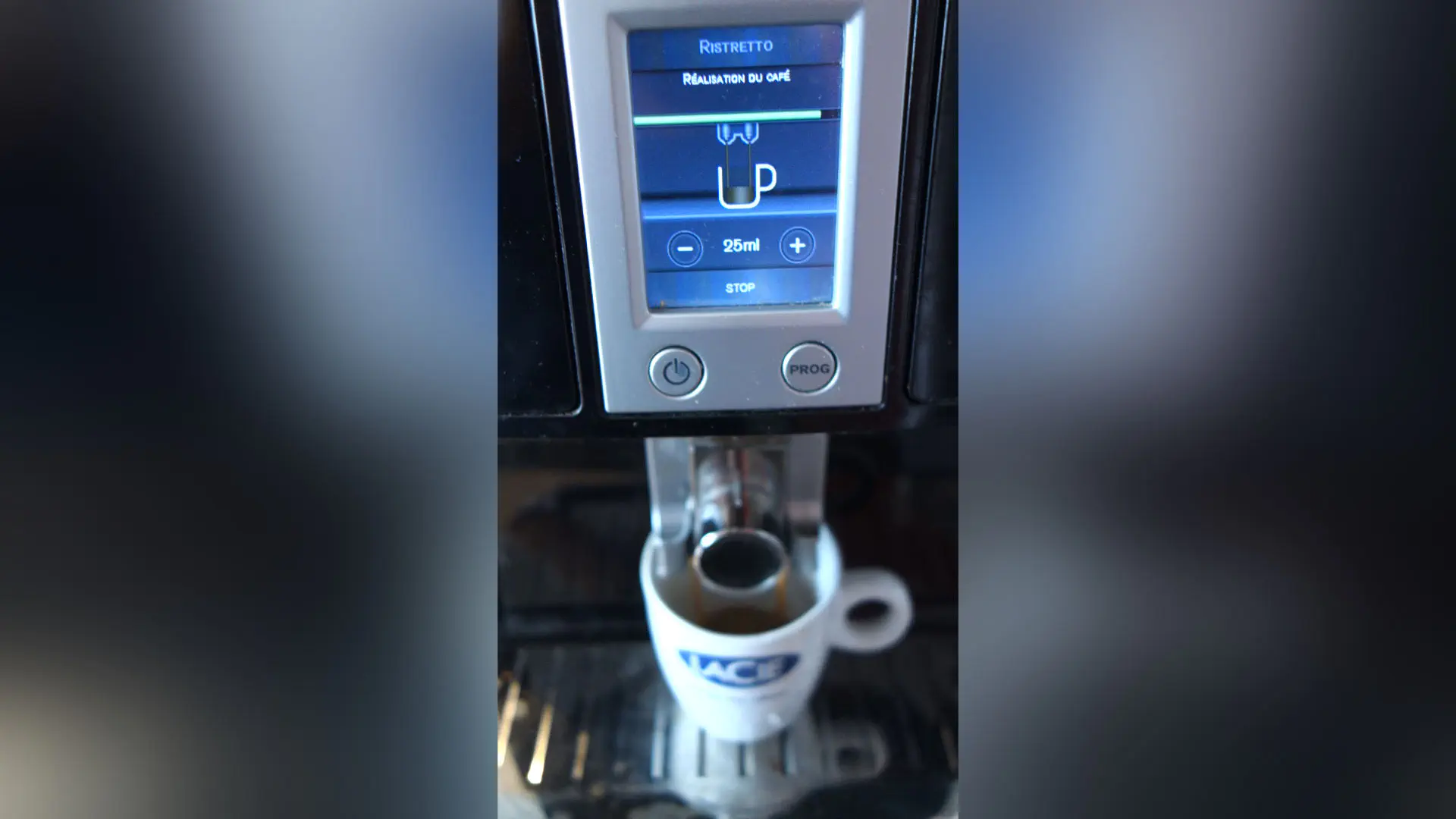

Ma machine à café fonctionne à nouveau parfaitement, oh joie ! 😀
Je trouve la machine globalement bien conçue. Tout se démonte facilement, il n’y a qu’un seul type de vis ou presque (excepté pour le piston et pour le bac à marcs) Il y a très peu d’assemblages clipsés. J’ai trouvé facilement les pièces de remplacement sur internet.
On sent ici un appareil fait pour durer ! 👏
Le seul petit regret, c’est le fait que les vis soient directement vissées dans des futs en plastique. Je doute que cela supporte des dizaines de démontages.
Sur ce, je vais m’en faire couler un. ☕
